راهنمای کار با سرویس براورد هزینه خدمات ماشینکاری WISERCAM

آپلود فایل مدل سه بعدی CAD قطعه

به منظور براورد قیمت و ثبت سفارش آنلاین خدمات ماشینکاری CNC، ابتدا لازم است تا فایل سه بعدی (CAD) قطعه شما از نظر ابعادی و هندسی تحلیل شود.

  • سامانه وایزرکم WISERCAM قادر است تا با آنالیز آنلاین فایل سه بعدی قطعه، زمان و هزینه خدمات ماشینکاری را تخمین بزند.
  • ارائه بازخوردهای فنی اتوماتیک برای بهبود طراحی و کاهش هزینه ساخت از دیگر قابلیت‌های سامانه وایزرکم WISERCAM است.

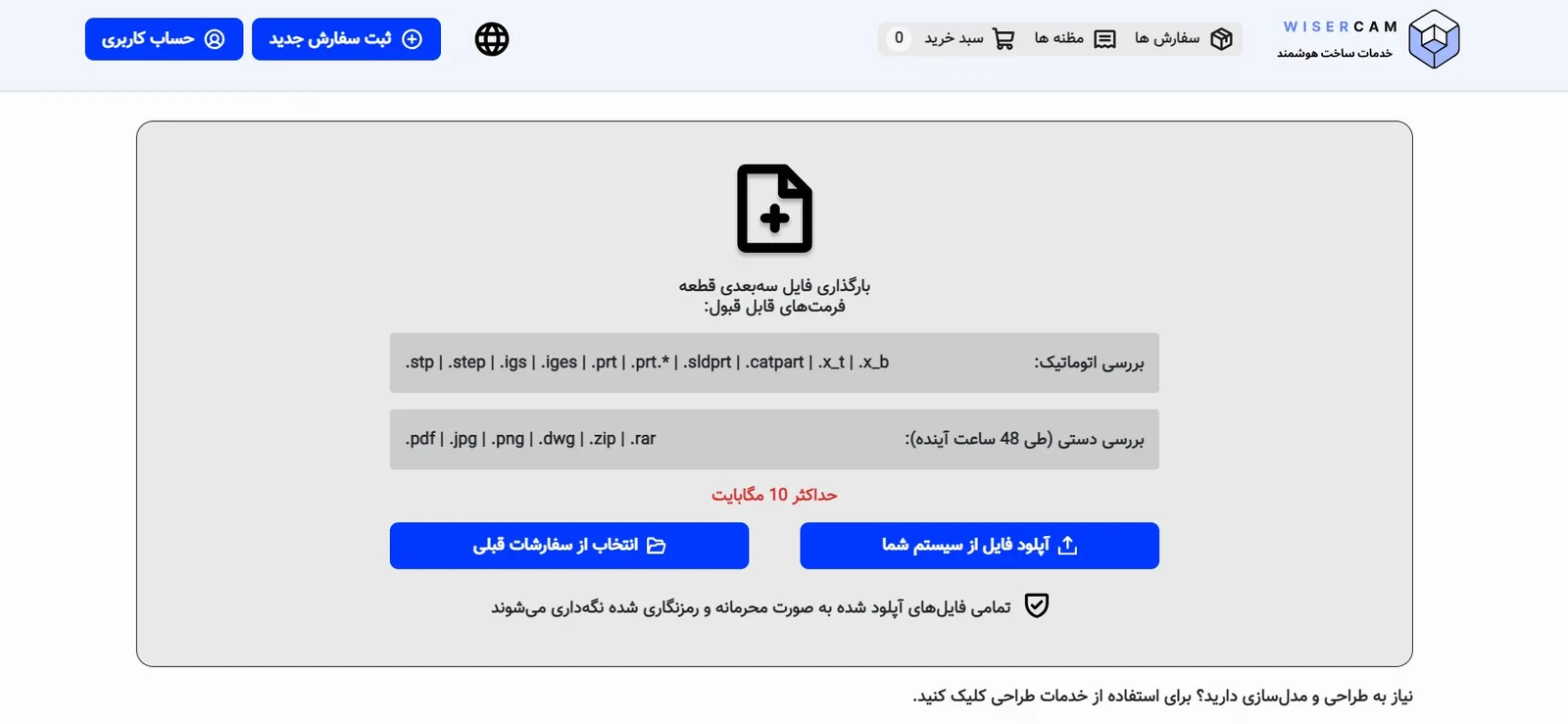

برای شروع تحلیل، لازم است تا پس از ثبت‌نام و ورود به حساب کاربری، فایل سه بعدی (CAD) قطعه خود را در صفحه آپلود فایل قطعات ماشینکاری بارگذاری کنید.

wisercam upload
analysis quote quote confirmation

ورود به سرویس براورد زمان و هزینه خدمات ماشینکاری CNC

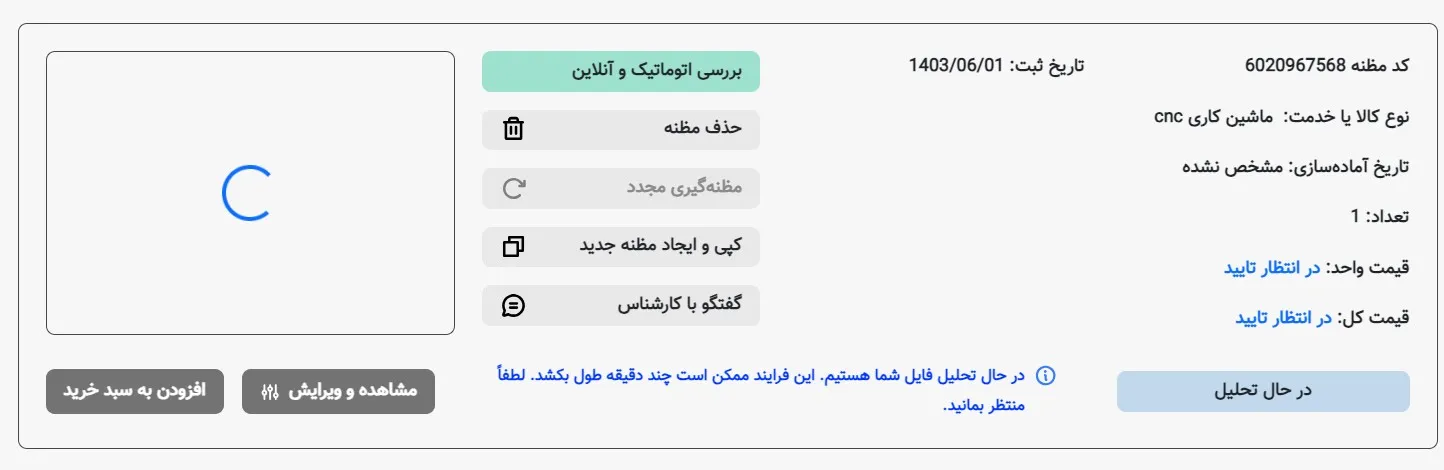

پس از آپلود فایل سه بعدی (CAD) قطعه، در بخش "مظنه‌ها" یک مظنه جدید با وضعیت "در حال تحلیل" ایجاد خواهد شد.

در سامانه وایزرکم، به هر براورد قیمتی یک مظنه گفته می‌شود. در واقع مظنه همان سرویس آنلاین و آنی برای محاسبه هزینه خدمات ماشینکاری CNC است.

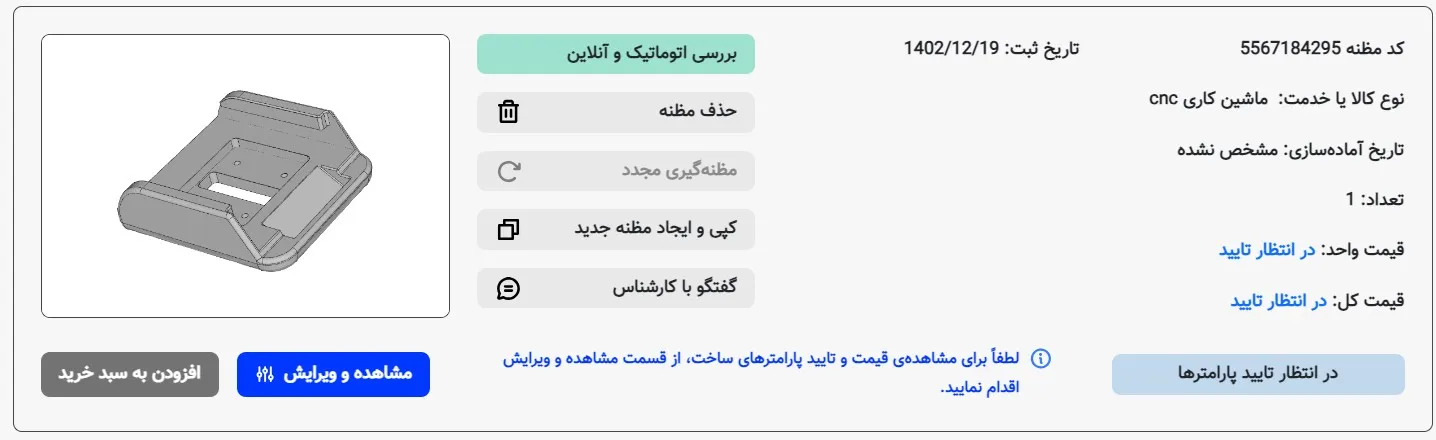

پس از اتمام تحلیل، وضعیت مظنه به "در انتظار تنظیم پارامترها" تغییر می‌کند. در این حالت گزینه "مشاهده و ویرایش" بر روی مظنه برای شما فعال خواهد شد.


برای ورود به سرویس براورد زمان و هزینه خدمات ماشینکاری، در مظنه مورد نظر بر روی گزینه "مشاهده و ویرایش" کلیک کنید.

در این بخش، شما می‌توانید با تغییر پارامترهای ساخت نظیر جنس، تلرانس ابعادی، تلرانس هندسی، زبری سطح، انطباقات، رزوه‌ها، تعداد و زمان تحویل، تغییرات زمان و هزینه خدمات ماشینکاری را به صورت آنی و آنلاین مشاهده کنید.

تنظیم پارامترهای ساخت در مظنه و مشاهده براورد قیمت خدمات ماشینکاری به صورت آنی

پس از ورود به مظنه، صفحه تنظیمات سرویس قیمت‌دهی وایزرکم WSIERCAM طبق شکل باز خواهد شد.

لازم به ذکر است در ابتدای باز کردن مظنه، سامانه وایزرکم به طور پیشفرض، جنس و سایر پارامترهای ماشینکاری را انتخاب کرده و بر اساس آن‌ها، براورد هزینه خدمات ماشینکاری را به شما نمایش می‌دهد.

در ادامه لازم است تا شما طبق نیاز و ملاحظات طراحی قطعه خود، پارامترهای ساخت را تغییر دهید تا هزینه ماشینکاری توسط سرویس آنلاین وایزرکم مجددا محاسبه و به روز رسانی شود.


صفحه تنظیمات سرویس وایزرکم از دو سربرگ اصلی تشکیل شده است:

  • تنظیمات عمومی
  • تنظیمات محلی

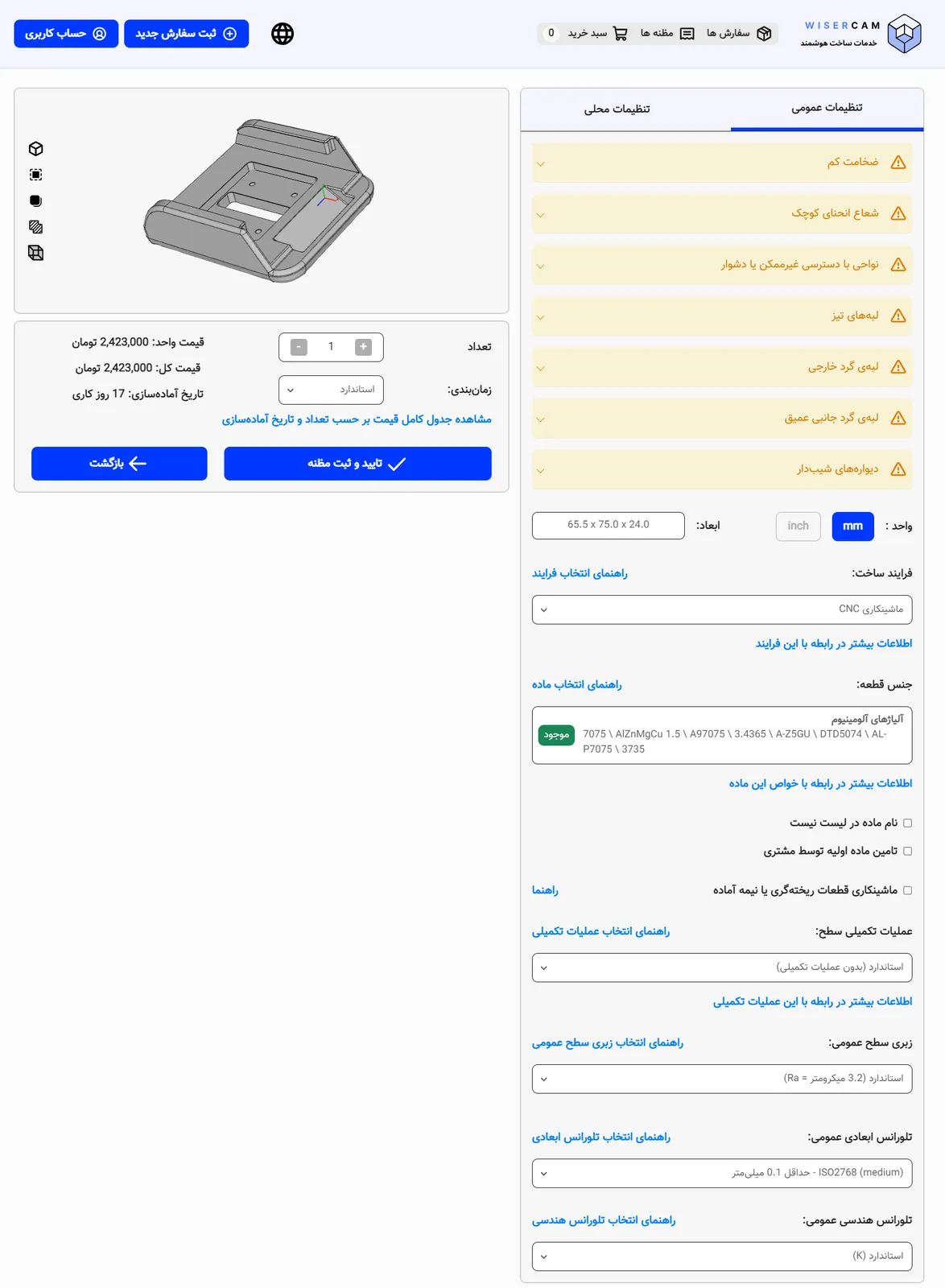

تنظیمات عمومی

"تنظیمات عمومی" شامل پارامترهای ساختی است که کل قطعه را در بر می‌گیرد و جنبه عمومی دارد.

در این سربرگ، تنظیماتی نظیر فرایند ساخت، جنس قطعه، عملیات تکمیلی، زبری سطح عمومی، تلرانس عمومی، تعداد قطعات و زمان‌بندی (پلن ساخت) قابل تعریف هستند.

همچنین در صورتی که نیاز به خدمات ماشینکاری بر روی قطعات نیمه آماده، قالب‌‎گیری شده یا ریخته‌گری شده دارید، در این بخش می‌توانید سطوحی که باید ماشینکاری شوند را مشخص کنید تا براورد هزینه خدمات CNC فقط برای ماشینکاری این سطوح محاسبه شود.

راهنمای ماشینکاری قطعات ریخته‌گری و نیمه آماده

خدمات ماشینکاری CNC به عنوان فرایند ساخت تکمیلی و ثانویه در بعضی مواقع لازم است تا از خدمات ماشینکاری به عنوان یک فرایند ساخت ثانویه و تکمیلی...

Read more
general parameters

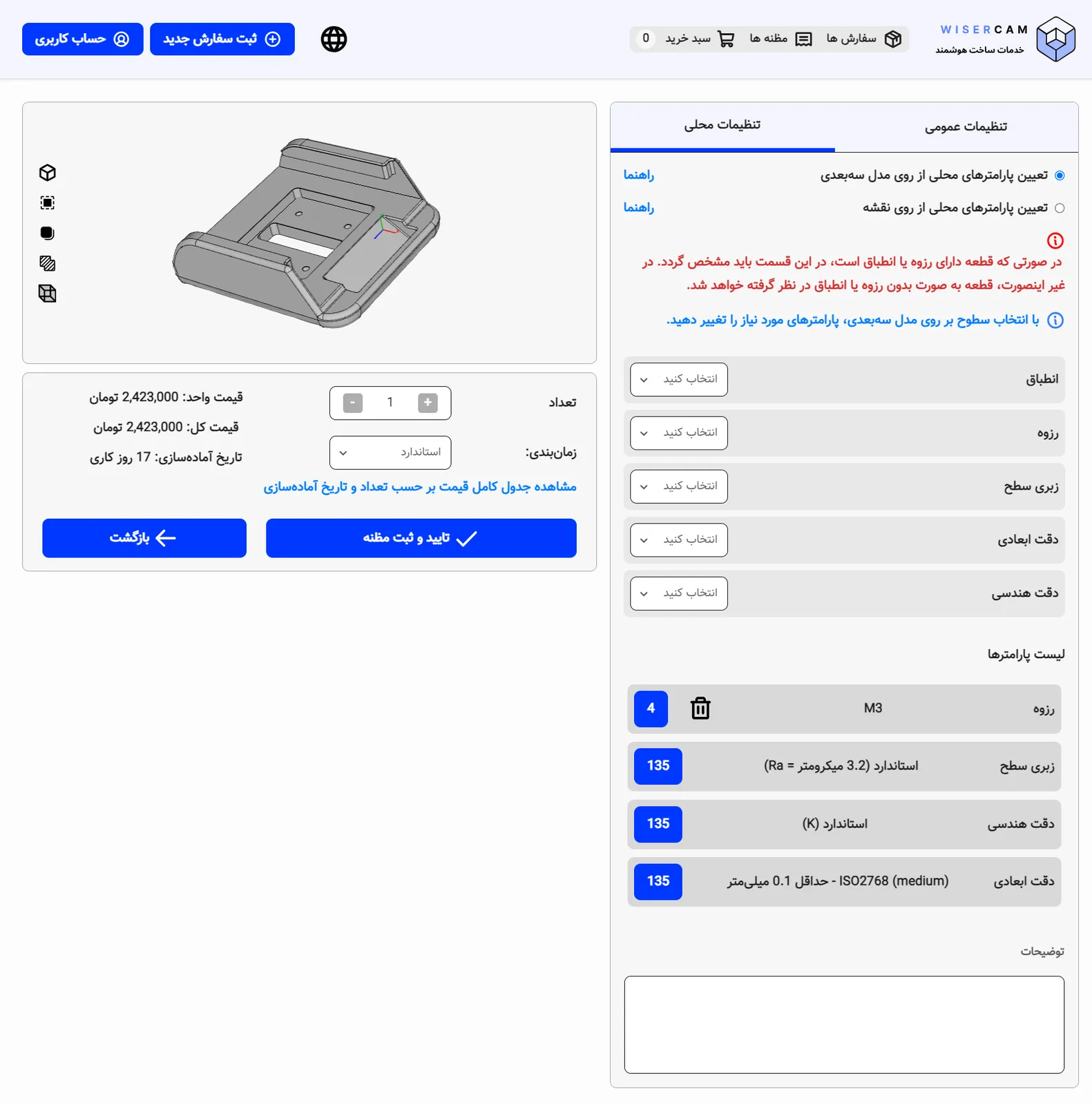

تنظیمات محلی

"تنظیمات محلی" شامل پارامترهایی است که به طور ویژه بر روی بعضی از نواحی قطعه تعریف می‌شود و جنبه عمومی ندارد.

مواردی نظیر رزوه‌ها، انطباقات، زبری سطح ویژه، تلرانس ابعادی و هندسی که بر روی بعضی از سطوح حساس قطعه اعمال می‌شود در بخش "تنظیمات محلی" قابل تعریف است.

در صنعت، معمولا از نقشه دو بعدی قطعه برای نمایش تلرانس‌های محلی استفاده می‌شود.

اما در سامانه وایزرکم این امکان فراهم شده است تا برای تعریف تلرانس‌های محلی ساده، از مدل سه بعدی قطعه استفاده شود.

مزیت استفاده از مدل سه بعدی وایزرکم برای تعریف پارامترهای محلی این است که امکان محاسبه هزینه ماشینکاری آنلاین و فوری را برای شما فراهم می‌کند.

در عین حال، در صورتی که قطعه شما دارای پیچیدگی تلرانسی زیادی باشد، پیشنهاد می‌شود از آپلود فایل نقشه برای مشخص کردن تلرانس‌های محلی استفاده شود. در اینصورت براورد قیمت به صورت آفلاین و پس از بررسی نقشه توسط کارشناس فنی انجام خواهد شد.

برای کسب اطلاع بیشتر، مقالات زیر را مطالعه کنید.

راهنمای تعیین پارامترهای محلی روی مدل سه بعدی

پارامترهای محلی (رزوه، انطباق، زبری سطح و تلرانس سطوح) در طراحی قطعات ماشینکاری، در صورتی که بخش‌هایی از قطعه دارای ملاحظات خاصی از قبیل تلرا...

Read more
راهنمای تعیین پارامترهای طراحی روی نقشه

افزودن فایل نقشه قطعه به مظنه اگر تعداد پارامترهای محلی و پیچیدگی تلرانسی مدل سه بعدی قطعه شما زیاد است، پیشنهاد می‌شود از گزینه "تعیین پارامتره...

Read more
local parameters

بررسی قطعه از نظر قابلیت ساخت و ارائه بازخورد فنی (DFM feedback)

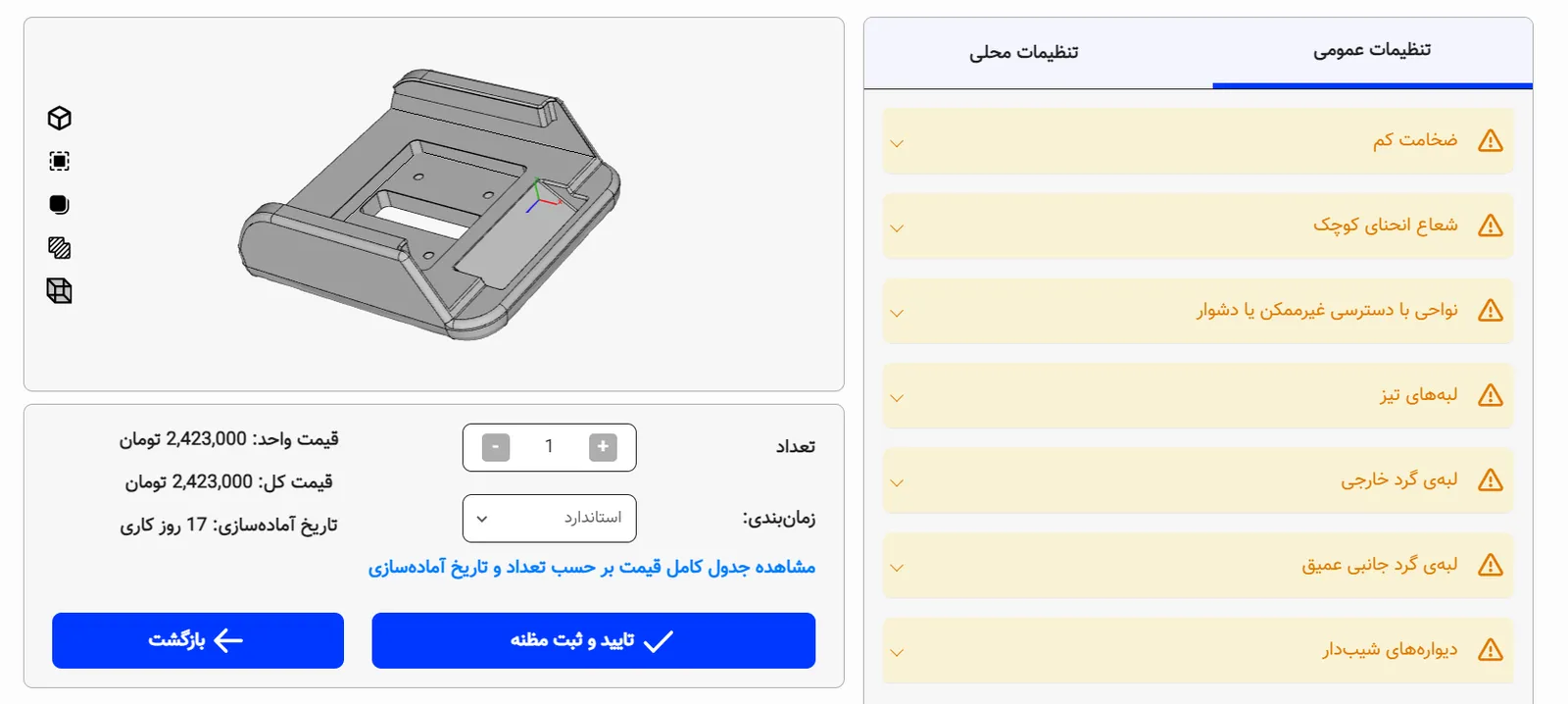

بر اساس نتایج آنالیز قطعه، مشکلات و چالش‌های ساختی در نواحی مختلف قطعه استخراج شده و بازخوردهای فنی برای بهبود طراحی قطعه توسط سیستم به شما پیشنهاد داده می‌شود.

بازخوردهای فنی در بالای قسمت تنظیمات مظنه، به صورت هشدار به کاربر نمایش داده می‌شود.

با کلیک بر روی هر کدام از بازخوردهای فنی، می‌توانید جزییات و محل آن بر روی مدل سه بعدی را مشاهده کنید.

برخی از این بازخوردها و پیشنهادات ساختی در ماشینکاری قطعه نمونه در شکل‌های زیر بررسی شده است.

dfm feedback

برخی از بازخوردهای فنی برای ماشینکاری CNC

ارائه شده توسط سیستم آنالیز فایل سه بعدی وایزرکم WISERCAM

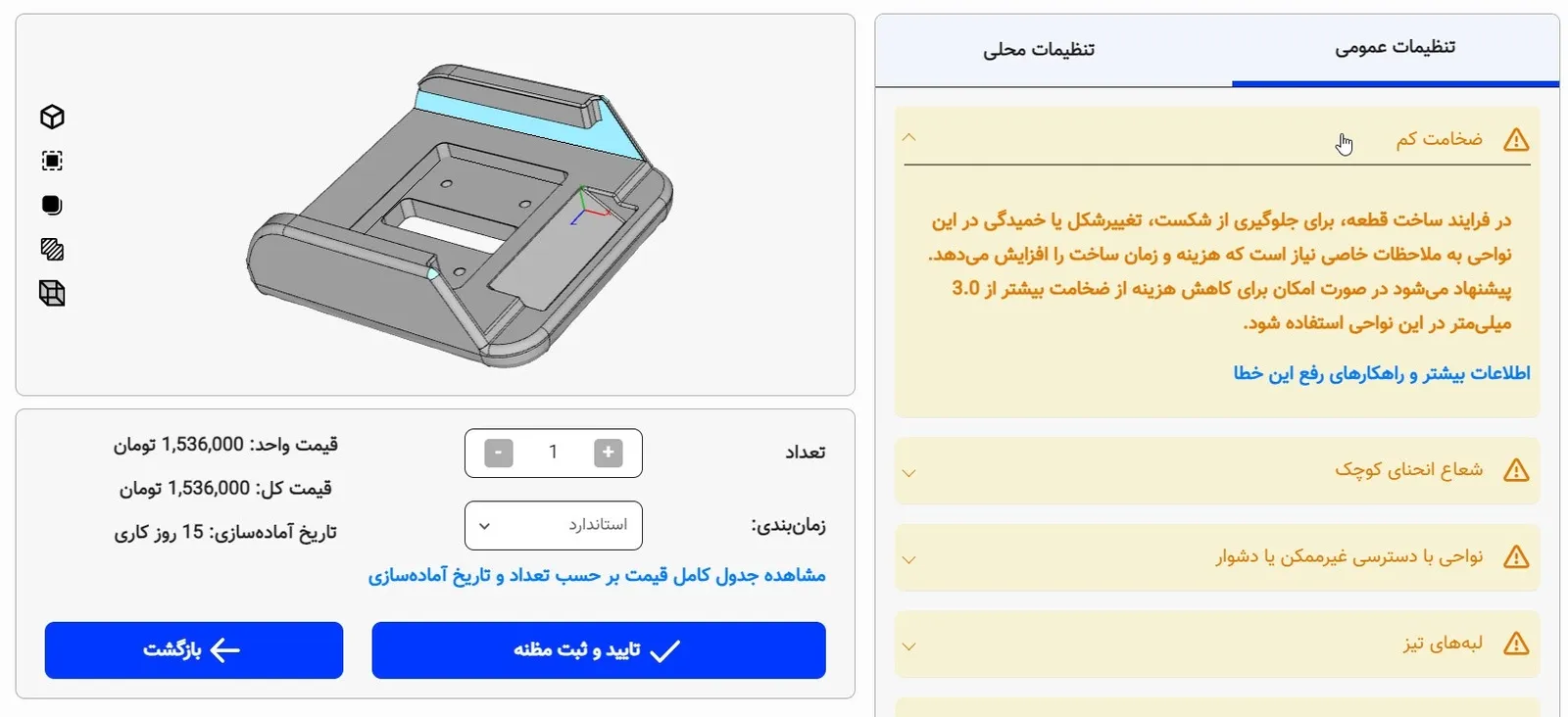

ضخامت نازک در دیواره قطعه

low thickness alert

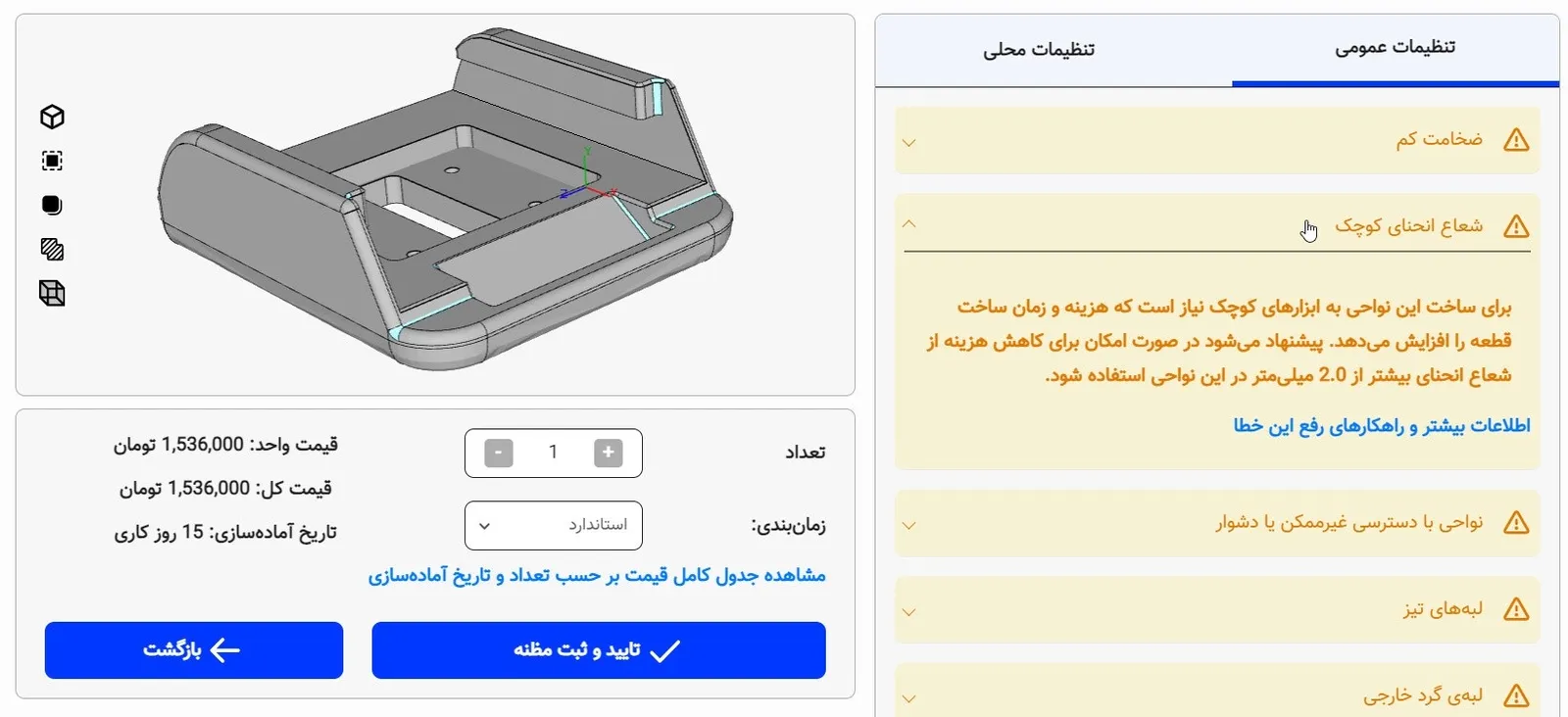

شعاع انحنای کوچک در قطعه

low radius alert

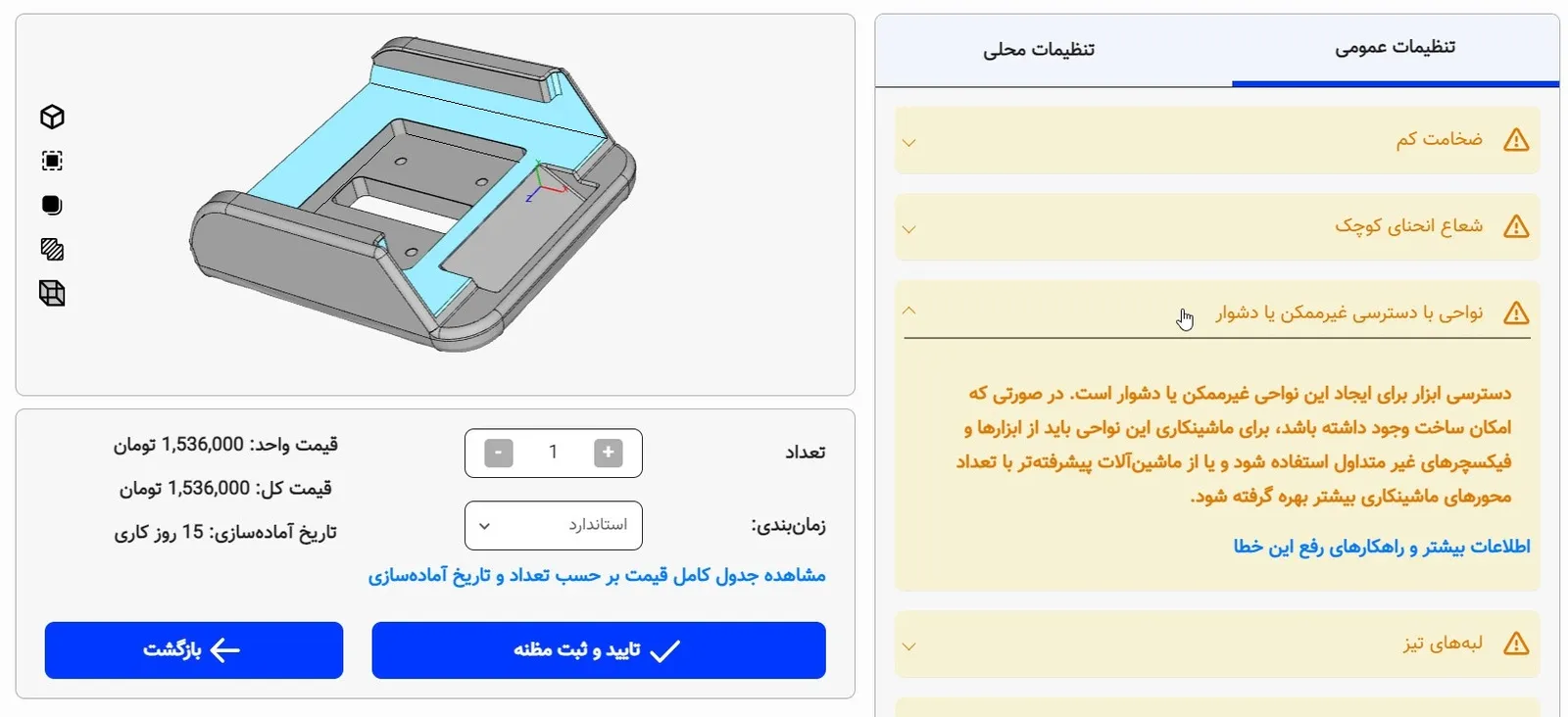

نواحی با دسترسی دشوار (دارای شیب منفی)

accessibility alert

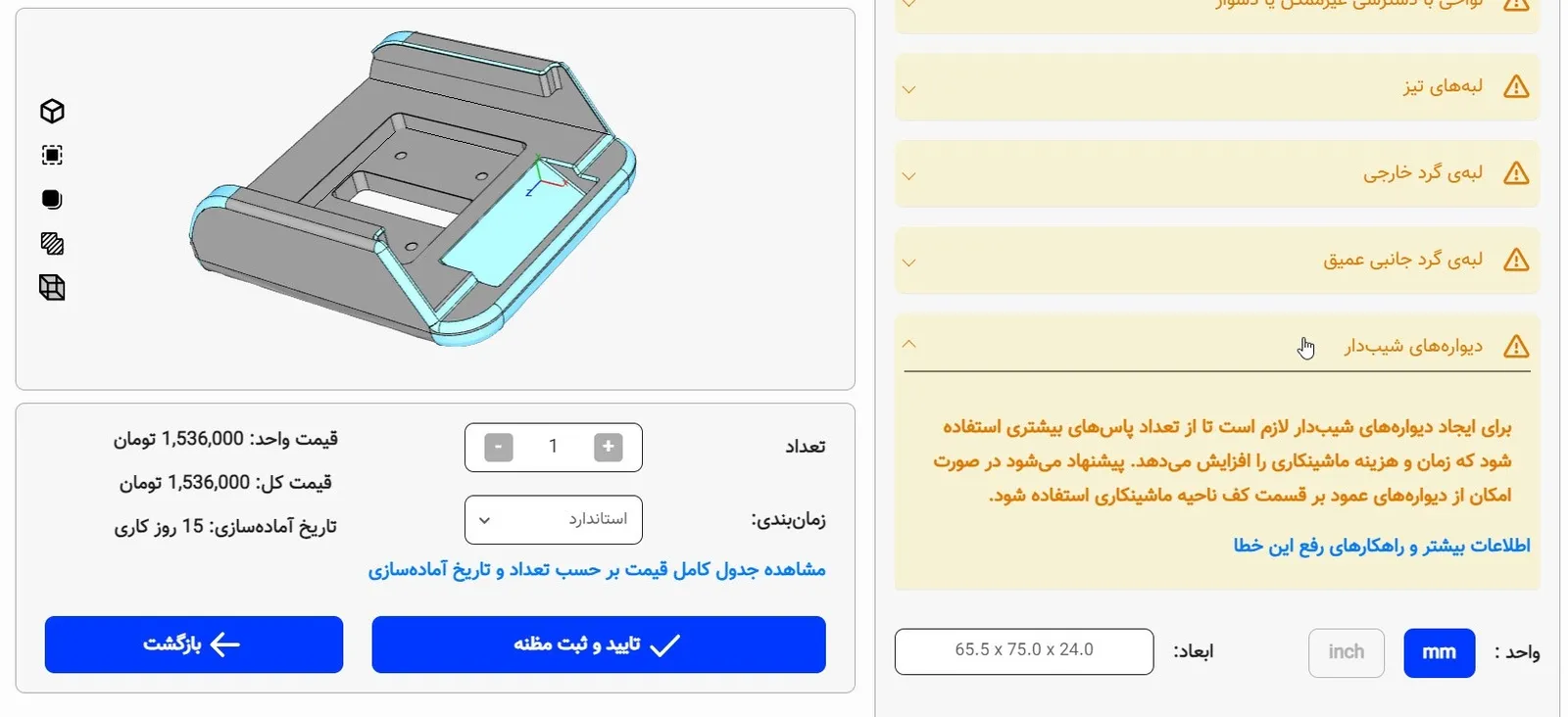

نواحی شیب دار در قطعه

slope alert
