راهنمای انتخاب تلرانس هندسی

تلرانس هندسی بر اساس استاندارد ISO 2768

انتخاب تلرانس‌های هندسی (GD&T) در سرویس آنلاین خدمات ماشینکاری وایزرکم WISERCAM بر اساس استاندارد ISO2768 تقسیم‌بندی شده است.

بر اساس استاندارد ISO2768 تلرانس هندسی در سه کلاس با نمادهای H و K و L دسته‌بندی می‌شود.

  • کلاس تلرانس H بالاترین دقت هندسی را فراهم می‌کند.
  • کلاس تلرانس K دارای دقت هندسی متوسط است.
  • کلاس تلرانس L از دقت هندسی کمتری برخوردار است.

انواع تلرانس هندسی که در استاندارد ایزو 2768 مورد بررسی قرار گرفته‌است عبارت‌اند از:

  • تلرانس هندسی مستقیم بودن (Straightness)
  • تلرانس هندسی تخت بودن (Flatness)
  • تلرانس هندسی عمود بودن (Perpendicularity)
  • تلورانس هندسی متقارن بودن (Symmetry)
  • تلورانس هندسی لنگی (Run-out)

انتخاب تلرانس هندسی عمومی

برای انتخاب تلرانس هندسی مورد نظر خود می‌توانید از جداول راهنمای تلرانس هندسی زیر استفاده کنید.

در این جداول میزان تلرانس هندسی مجاز برای هر یک از کلاس‌های H و K و L بر اساس طول یا ابعاد ناحیه ماشینکاری مشخص شده است.

لازم به ذکر است، با انتخاب کلاس تلرانس هندسی دقیق‌تر مثل H، زمان و هزینه ماشینکاری افزایش پیدا می‌کند.

توصیه می‌شود اگر ضرورتی وجود ندارد، از تلرانس‌های هندسی معمول و متوسط برای ثبت سفارش خدمات ماشینکاری آنلاین استفاده شود.

انتخاب تلرانس هندسی محلی

در صورتی که فقط ناحیه کوچکی از قطعه شما دارای تلرانس‌های هندسی دقیق است، در سامانه وایزرکم این امکان فراهم شده تا در سربرگ "تنظیمات محلی" این نواحی را بر روی مدل سه بعدی مشخص کنید.

در این حالت، سامانه وایزرکم، تلرانس‌های هندسی محلی را فقط برای نواحی مشخص شده در نظر می‌گیرد و براورد هزینه ماشینکاری را بر اساس آن انجام خواهد داد.

برای کسب اطلاعات بیشتر به مقاله راهنمای تعیین پارامترهای محلی بر روی مدل سه بعدی را مطالعه کنید.

راهنمای تعیین پارامترهای محلی روی مدل سه بعدی

پارامترهای محلی (رزوه، انطباق، زبری سطح و تلرانس سطوح) در طراحی قطعات ماشینکاری، در صورتی که بخش‌هایی از قطعه دارای ملاحظات خاصی از قبیل تلرا...

Read more

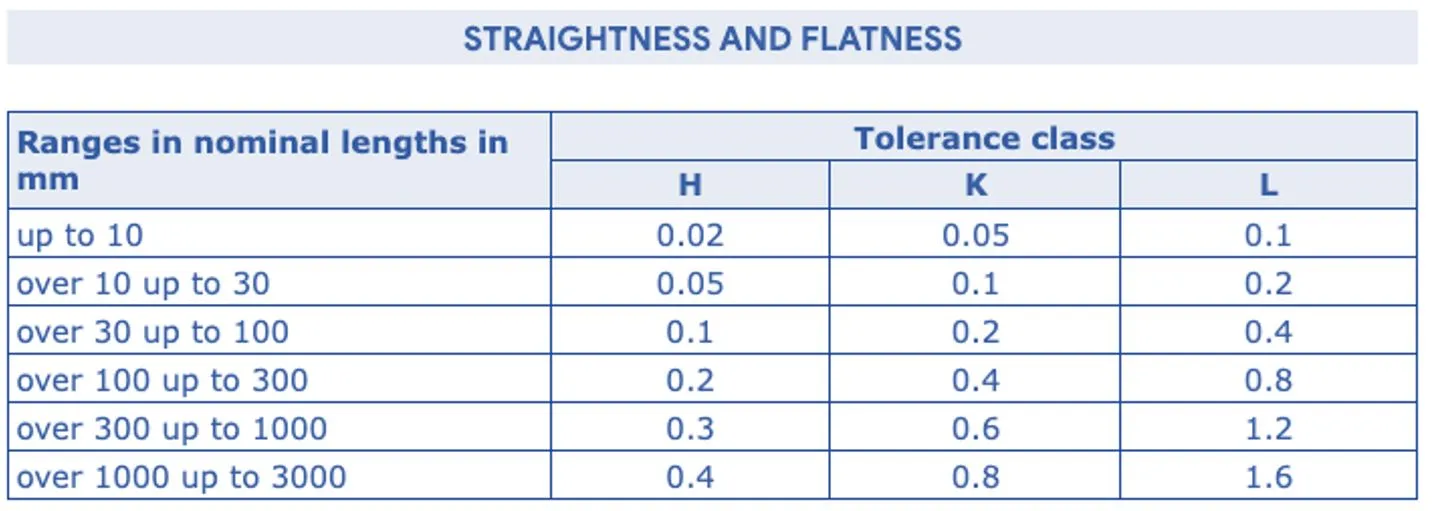

جدول تلرانس هندسی مستقیم بودن و تخت بودن

straightness

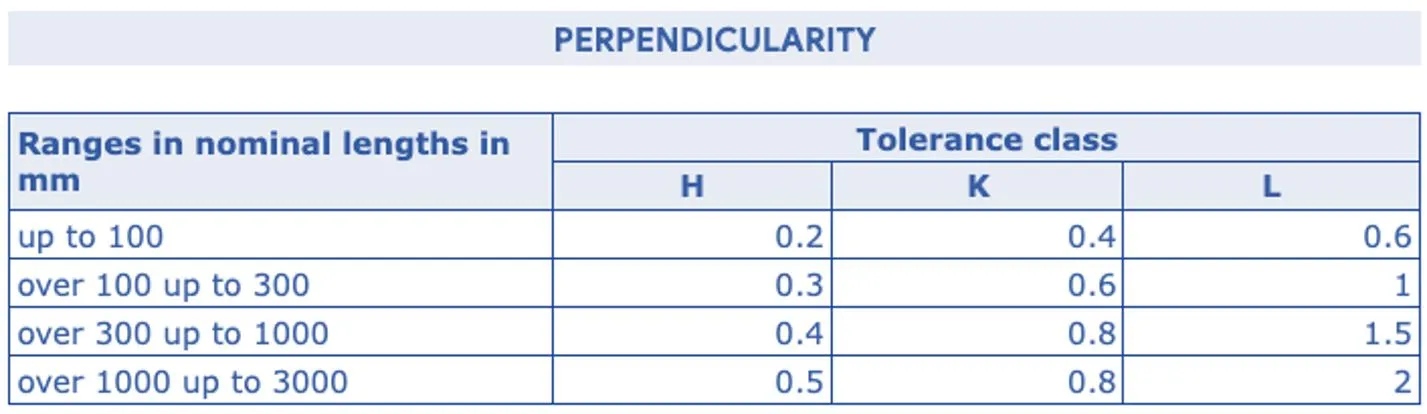

جدول تلرانس هندسی عمود بودن

perpendicularity

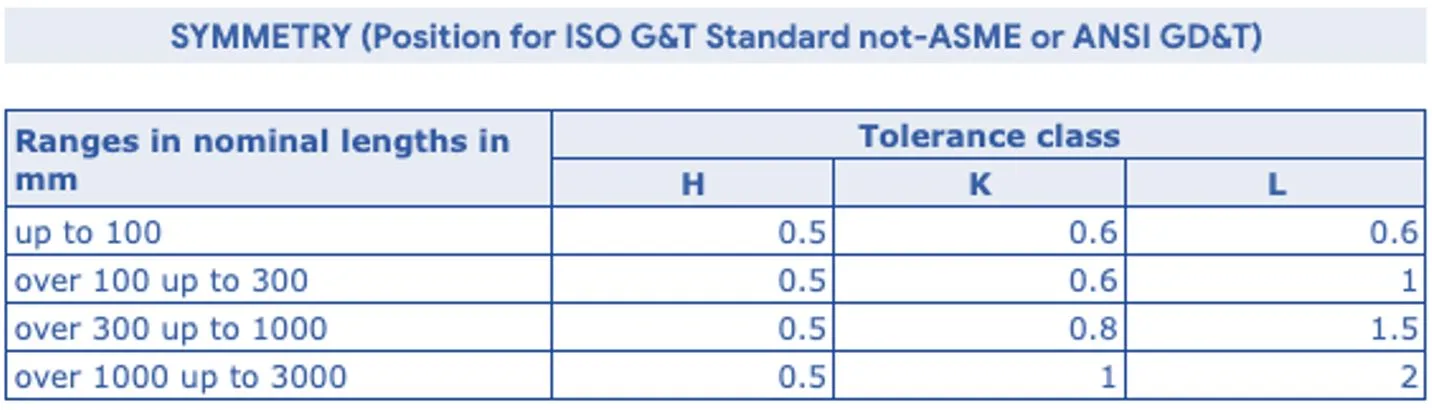

جدول تلرانس هندسی تقارن

symmetry

جدول تلرانس هندسی لنگی

run out
