راهنمای انتخاب تلرانس ابعادی

تلرانس ابعادی بر اساس استاندارد ISO 2768

انتخاب تلرانس‌های ابعادی در سرویس آنلاین خدمات ماشینکاری وایزرکم WISERCAM بر اساس استاندارد ISO2768 تقسیم‌بندی شده است.

بر اساس استاندارد ISO2768 تلرانس ابعادی در چهار کلاس با نمادهای f و m و c و v دسته‌بندی می‌شود.

  • کلاس تلرانس f (ظریف یا fine) بالاترین دقت ابعادی را فراهم می‌کند.
  • کلاس تلرانس m (متوسط یا medium) دارای دقت ابعادی متوسط است.
  • کلاس تلرانس c (خشن یا coarse) از دقت ابعادی خشن برخوردار است.
  • کلاس تلرانس v (خیلی خشن یا very coarse) از پایین‌ترین سطح دقت ابعادی ایزو برخوردار است.

انواع تلرانس ابعادی که در استاندارد ایزو 2768 مورد بررسی قرار گرفته‌است عبارت‌اند از:

  • تلرانس ابعادی خطی (Linear)
  • تلرانس ابعادی زاویه (Angular)
  • تورانس ابعادی فیلت‌ها و پخ‌ها

انتخاب تلرانس ابعادی عمومی

برای انتخاب تلرانس ابعادی عمومی مورد نظر خود می‌توانید از جداول راهنمای تلرانس ابعادی زیر استفاده کنید.

در این جداول میزان تلرانس ابعادی مجاز بر اساس طول یا ابعاد ناحیه ماشینکاری مشخص شده است.

لازم به ذکر است، با انتخاب کلاس تلرانس ابعادی دقیق‌تر و ظریف‌تر مثل f، زمان و هزینه ماشینکاری افزایش پیدا می‌کند.

توصیه می‌شود اگر ضرورتی وجود ندارد، از تلرانس‌های ابعادی معمول و متوسط برای ثبت سفارش خدمات ماشینکاری آنلاین استفاده شود.

انتخاب تلرانس ابعادی محلی

در صورتی که فقط بخش کوچکی از قطعه شما دارای تلرانس‌های ابعادی دقیق است، در سامانه وایزرکم این امکان فراهم شده تا در سربرگ "تنظیمات محلی" این نواحی را بر روی مدل سه بعدی مشخص کنید.

در این حالت، سامانه وایزرکم، تلرانس‌های ابعای محلی را فقط برای نواحی مشخص شده در نظر می‌گیرد و براورد هزینه ماشینکاری را بر اساس آن انجام خواهد داد.

برای کسب اطلاعات بیشتر به مقاله راهنمای تعیین پارامترهای محلی بر روی مدل سه بعدی را مطالعه کنید.

راهنمای تعیین پارامترهای محلی روی مدل سه بعدی

پارامترهای محلی (رزوه، انطباق، زبری سطح و تلرانس سطوح) در طراحی قطعات ماشینکاری، در صورتی که بخش‌هایی از قطعه دارای ملاحظات خاصی از قبیل تلرا...

Read more

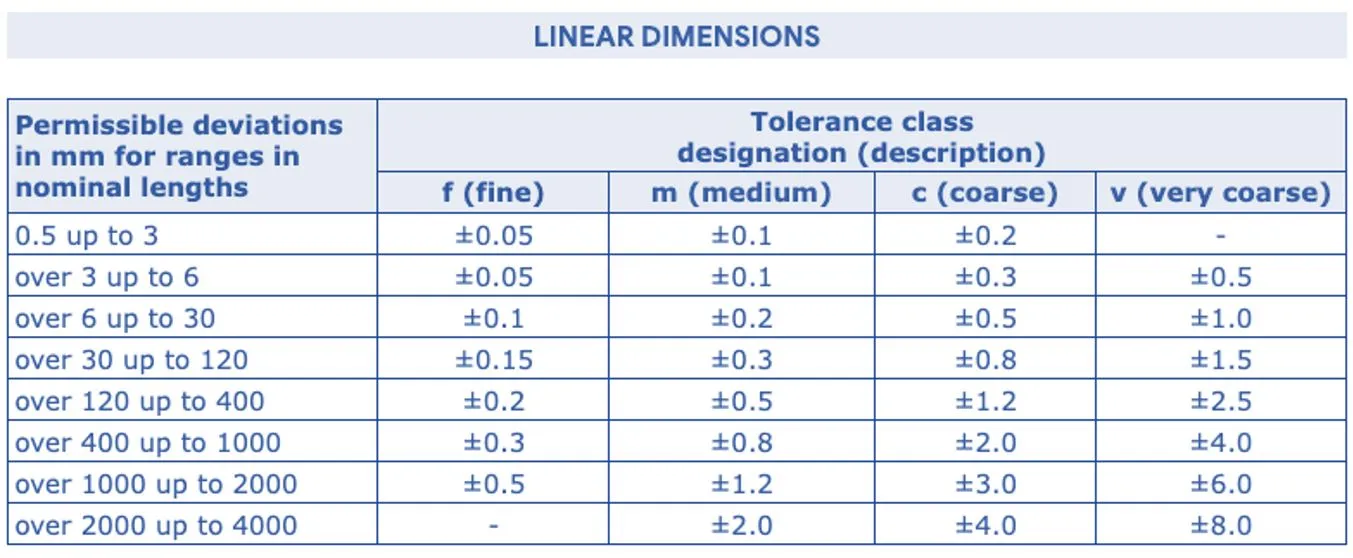

جدول تلرانس ابعادی خطی

linear dimensions

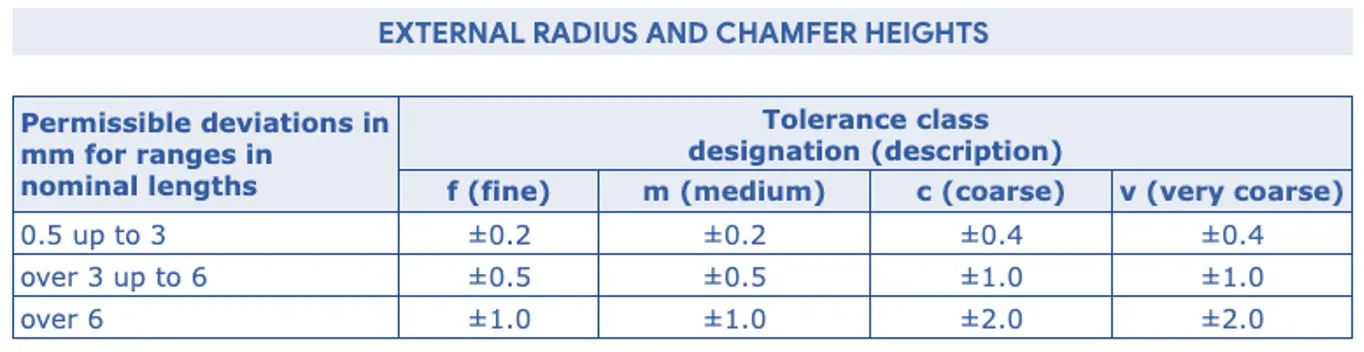

جدول تلرانس ابعادی برای لبه‌های گرد خارجی (fillet) و ارتفاع پخ‌ها (chamfer)

radius and chamfer

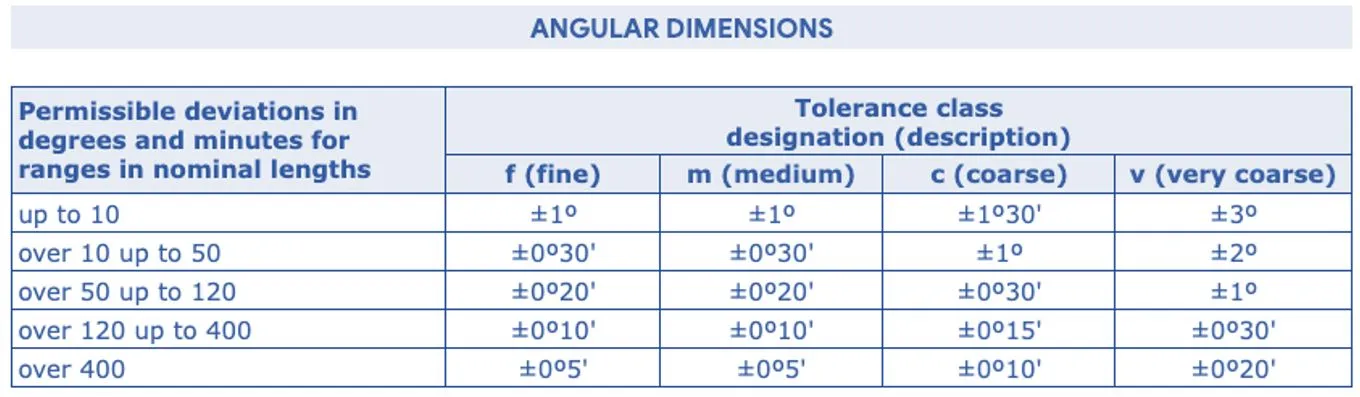

جدول تلرانس ابعادی برای زاویه

angular dimensions
