انواع ماشین تراش در صنعت چیست؟
انواع ماشین تراشکاری از نظر ساختار چیست؟
از ماشین تراشکاری برای ساخت قطعات دوار و متقارن استفاده میشود.
انواع ماشینهای تراش از نظر ساختار در صنعت عبارتاند از:
- ماشین تراشکاری افقی
- ماشین تراش عمودی (کاروسل)
- ماشین سنتر تراش-فرز

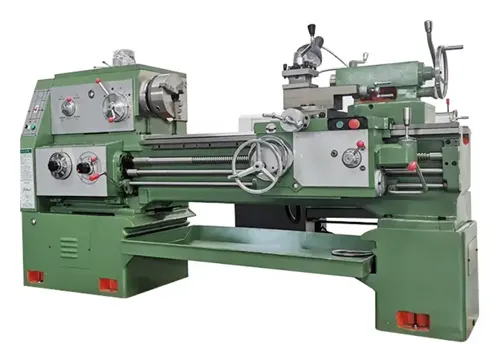

ماشین تراش افقی
در این ماشین تراش، محور دوران قطعه کار افقی است. کاربرد ماشین تراش افقی در تراشکاری قطعات با قطرهای کم تا متوسط است.

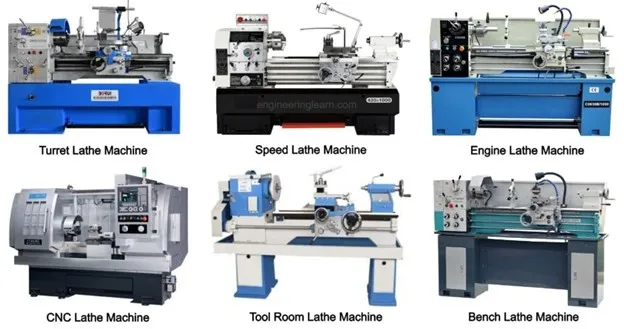

ماشین تراشکاری افقی خود دارای انواع مختلفی است که در شکل زیر با یک دیگر مقایسه شده است.

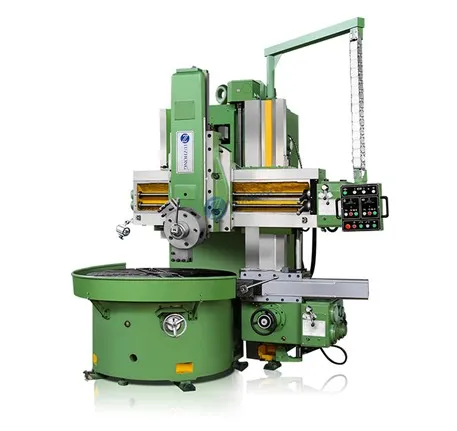

ماشین تراش عمودی (کاروسل)
برای تراشکاری قطعات با قطر زیاد (بیشتر از 1500 میلیمتر) و طول کم از ماشین تراش کاروسل استفاده میشود. محور دوران در ماشین تراش کاروسل عمودی است. از دستگاه کاروسل برای تراشکاری قطعات با وزن بالا کاربرد دارد. در این ویدیو، نحوه عملکرد و کاربرد انواع ماشین تراش عمودی، یا همان کاروسل، در تراشکاری قطعات سنگین و حجیم نشان داده شده است.

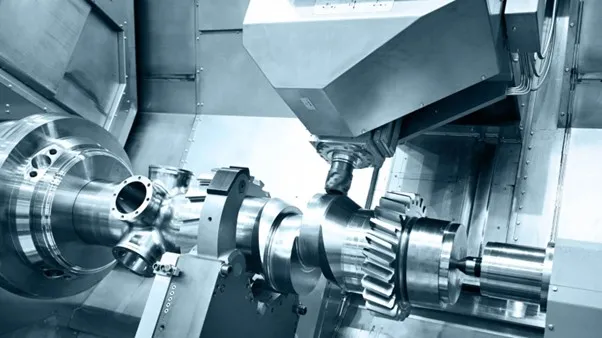

ماشین سنتر تراش فرز (turn-mill)
در ماشین تراش فرز، قابلیتهای فرزکاری به دستگاه تراش اضافه شده است. برای این منظور، یک واحد فرزکاری یا سوراخکاری خارج از محور به ماشین تراش CNC اضافه شده است. لذا میتوان عملیات فرزکاری و تراشکاری CNC را با یک بار بستن قطعه انجام داد.
در ماشین سنترهای mill-turn اجرای فرایندهای فرزکاری و تراشکاری همزمان بر روی یک ماشین CNC امکانپذیر است. از این ماشینهای CNC برای ماشینکاری قطعات پیچیده و خاص استفاده میشود و هزینه بالایی دارند.
در ویدیوی زیر، اجرای فرایندهای فرزکاری CNC و تراشکاری CNC توسط ماشین سنتر فرز-تراش یا mill-turn نشان داده شده است.
انواع ماشین تراش از نظر نحوه کنترل چیست؟
در فرایند تراشکاری، حرکت اصلی دوران قطعه کار بوده و ابزار برشی نیز حرکت پیشروی را انجام میدهد. از نقطه نظر تجهیزات کنترلی در حالت کلی چهار نوع ماشین تراش وجود دارد:
- کنترل دستی (منوال)
- نیمه خودکار
- تمام خودکار
- کنترل عددی کامپیوتری CNC

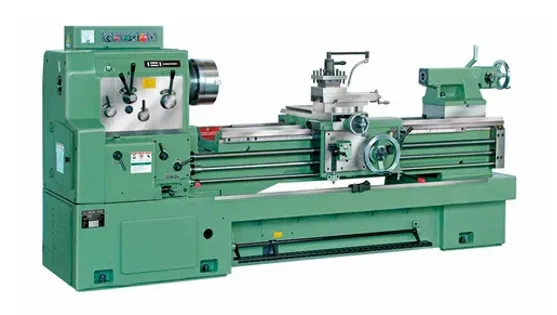

ماشین تراش منوال یا دستی
اغلب ماشینهای تراشکاری که امروزه در کارگاهها مشاهده میشوند، از نوع کنترل دستی (منوال) هستند.
در ماشین تراش منوال، جابهجایی محورها و عملیات تراشکاری مستقیم به صورت دستی و توسط اپراتور تراش انجام میشود.
ماشین کپی تراش
ماشین کپی تراش یا کانتور تراش یک ماشین تراش نیمه خودکار است که امکان کپی برداری از یک نمونه را فراهم میکند.
ماشین تراش خودکار
ماشین تراش خودکار ماشینی است که سیستم کنترل دستی آن با مکانیزمهایی جایگزین شده و عمدتاً در دو نوع با محور افقی و قائم عرضه میشود. نمونههایی از ماشین تراش (ماشین تراب) وجود دارد که سیستم تغذیه قطعه در آنها خودکار است. در این ماشینهای تراش، قطعه خام به صورت خودکار و پس از آنکه تراشکاری قطعه قبلی کامل شد، تغذیه میشود. قبلا این روش عمدتاً برای تولید قطعات رزوه شده استفاده میشد. اما امروزه برای تولید گستره وسیعی از قطعات تراشکاری استفاده میشود.
ماشین تراش CNC
در ماشین تراش سی ان سی جابهجایی و کنترل ماشین ابزار از طریق یک کامپیوتر صورت میگیرد. امروزه بسیاری از قطعاتی را که قبلاً با استفاده از ماشین تراش نیمه خودکار و تمام خودکار تولید میشدند، با استفاده از ماشین تراش کنترل عددی یا ماشین سنتر CNC تولید میشوند.
ویدیوی مقایسه انواع مختلف ماشین تراشکاری
به منظور آشنایی بیشتر با انواع ماشین تراش و اجزای ماشین آن، ویدیو زیر را تماشا کنید. در این ویدیو، انواع ماشین تراشکاری، انواع ابزارهای تراشکاری و انواع عملیاتهای تراشکاری پرکاربرد معرفی شده است.
اجزای ماشین تراش چیست؟

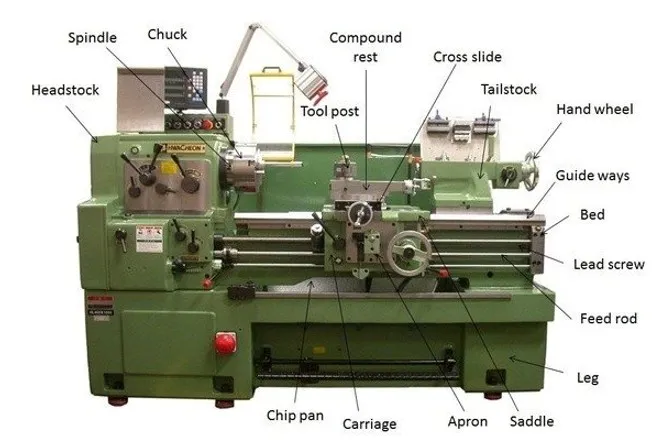

در شکل مقابل، اجزای متداول در ماشین تراش منوال نشان داده شده است. برخی از این اجزا عبارتاند از:
- اسپیندل
- سه نظام
- مرغک
- ابزارگیر
- سوپرت طولی
- سوپرت عرضی
- ریل و میز ماشین تراش
اجزای ماشین تراش CNC

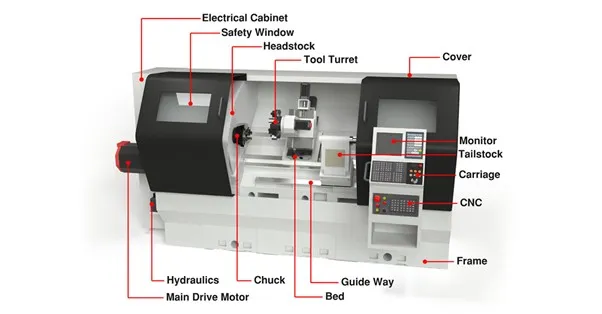

در شکل زیر، بخشهای مختلف ماشین تراش سی ان سی و اجزای آن نشان داده شده است. در ماشین تراش CNC اجزایی مانند کنترلر تراش CNC، سرووموتورها و تارت ابزار (سیستم تعویض ابزار اتوماتیک) برای کنترل اتوماتیک فرایند تراشکاری به ماشین تراش اضافه شده است.
